Pile drilling unit Model 1 - pijp boor instalatie met mast en top
Deze pijp boormachine vboor 1/50 schaal modellen bastaat uit een I mast, met een boormachine unit welke daarover in hoogte kan verschuiven, een I mast en een top unit voor op de mast.
Ook een pijp van 100mm wordt meegeleverd
Deze unit kan gebruikt worden om aan een kraan te bevestigen. Om hem te bevestigen zijn twee mogelijkheden: misschien kun je zelf iets bedenken/fabriceren, maar ik kan oom een door u aangeleverd model ombouwen of geschikt maken om deze pipe diller te kunnen bevestigen. Soms kan dat vrij eenvoudig met een mast steun onderaan, maar ik heb ook verschillende machines omgebouwd met een frame achterop en lange cilinders die naar de mast toe lopen.
Van de unit links bijvoorbeeld kreeg ik alleen de complete cabine met de lieren, de rest is door mij gemaakt, zowel het volledige rupsonderstel met draaiende rupsbanden, het H frame achterop en de cilinders met bevestiging voor de mast. Om dit te kunnen maken is wel overleg nodig natuurlijk

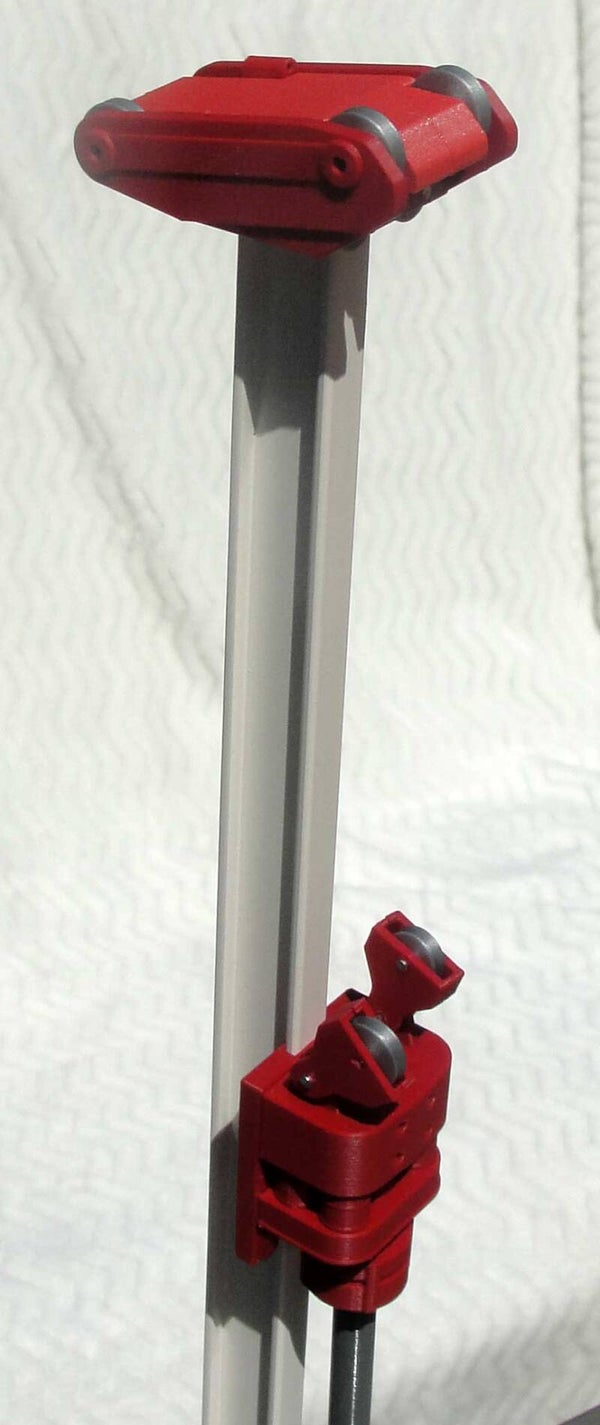

De basis voor deze pipe drilling rig is een kunststof I profiel van 50 cm lang (zelfde als wat wij voor het diesel heiblok gebruiken). De boormachine klemt hierop vast en kan over de volledige hoogte verschoven worden.

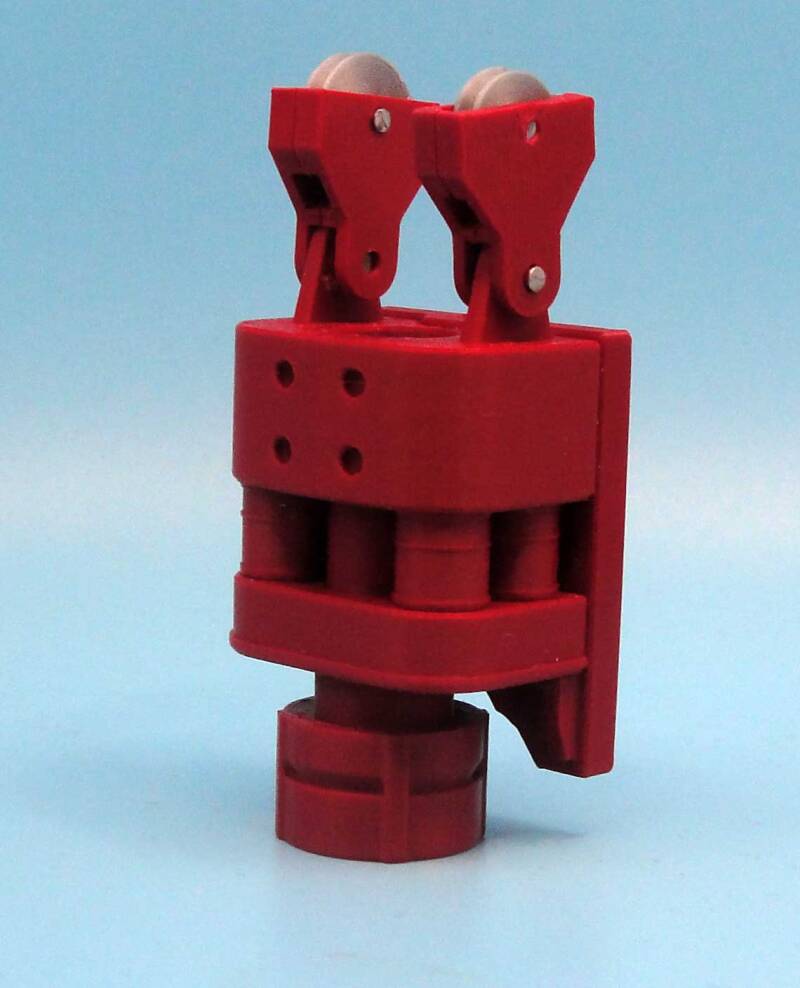

Op de boormotor zitten 2 katrollen, waar de kabel vanaf de kop doorheen geleid wordt.
De unit wordt inclusief pijp geleverd
De kabel loopt vanaf de liertrommel over de twee rechter schijven naar beneden naar de rechter katrol op de boormotor, komt dan omhoog naar de kop, waar twee schijven dwars gemonteerd zitten, zodat de kabel daarover van rechts naar links geleid wordt.
Dan gaat weer naar beneden, door de tweede katrol op de boormoter, om dan via voorste linker schijf van de top naar een klem te gaan, waar de kabel vastgezet wordt.
voor de hoogte van de boormotor wordt dus 1 lier gebruikt
Levering omvang:
- Boor motor:
breedte: 28 mm
dikte: 22.5 mm
hoogte totaal: 65mm

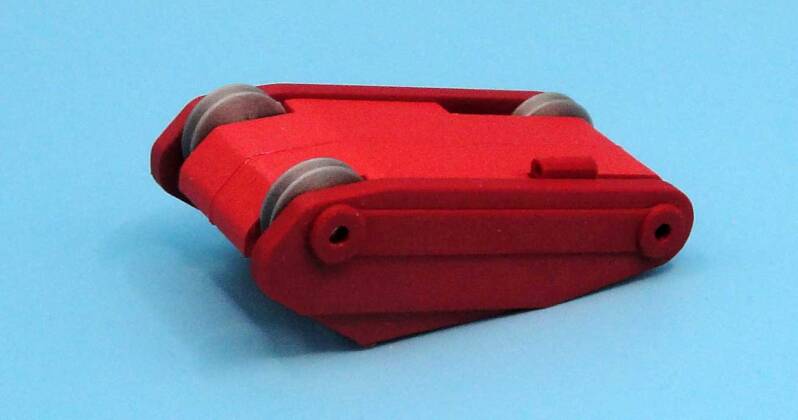

- Mast top
breedte: 27 mm
lengte: 51mm
hoogte: 20mm
- I profiel 8x16 mm voor mast
lengte 49cm - pijp:
diameter 8mm
lengte 95 mm
